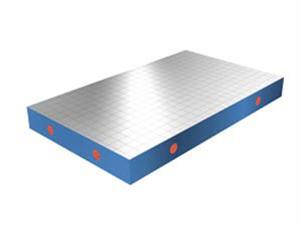

划线平板又叫 划线平台是用于划线或钳工划线的基础平板，工作面上可以设计圆孔、长方孔和T型槽等主要用来固定工件，以便操作。 划线平板（划线平台）的使用是根据产品图样的尺寸要求，用划针工具在毛坯或半成品上划出待加工部位的轮廊线或作为基准的点、线。在单件或小批量生产中，用划线来检查毛坯或半成品的形状和尺寸，合理地分配各加工表面的余量，及早发现不合格品，避免造成后续加工工时的浪费。 划线平板（划线平台）材质：高强度铸铁HT200——300，经过两次人工处理（人工退火600度——700度和自然时效2——3年）使该产品的精度稳定，耐磨性能好。 划线平板（划线平台）按国家GB7947-1999标准制造。划线平板（划线平台）精度等级有0、1、2、3级及精刨。 铸铁平板规格（长×宽）mm | 铸铁平板精度等级 | 1级 | 2级 | 3级 | 平面度公差（um） | 200×200 | 10 | 20 | 50 | 300×200 | 12 | 24 | 60 | 300×300 | 12 | 24 | 60 | 300×400 | 12 | 24 | 60 | 400×400 | 12 | 24 | 60 | 400×600 | 14 | 28 | 70 | 500×500 | 14 | 28 | 70 | 500×600 | 14 | 28 | 70 | 500×800 | 16 | 32 | 80 | 600×800 | 16 | 32 | 80 | 600×900 | 16 | 32 | 80 | 1000×750 | 18 | 36 | 90 | 1000×1000 | 20 | 39 | 96 | 1000×1200 | 20 | 40 | 100 | 1000×1500 | 24 | 48 | 120 | 1000×2000 | 26 | 52 | 130 | 1500×2000 | 28 | 56 | 140 | 1500×2500 | 32 | 64 | 152 | 1500×3000 | | 70 | 174 | 2000×3000 | | 74 | 184 | 2000×4000 | | 88 | 219 |
|
