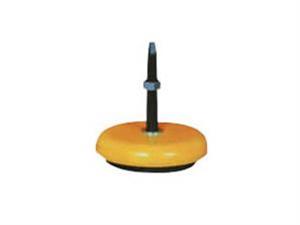

防震垫铁

防震垫铁-减震垫铁-减震块
摘要:
防震垫铁用于机床设备的支承安装,调整水平,产品有固定式和移动式。 机床防震垫铁产品特点:减振橡胶有效的衰减机器自身的振动,减少振动力外传,阻止振动力的传入,保证加工尺寸精度及质量。
垫铁技术参数
一、型号和规格:


型号 每个最大承载
(kg) A
(mm) B
(mm) D
(mm) d
(mm) 升降调节范围
SV78-100 300 75 43 φ100 M16 8
SV78-125 600 85 50 φ125 M18 10
SV78-165 1000 110 65 φ165 M20 12
SV78-210 1500 138 77 φ210 M24 15
二、选用方法:
按设备原有支承数,参照上表中每个垫铁最大承载量选用所需型号。例如C620车床,机床重量2280公斤,机床支承六点,则2280/6=363kg,若选用SV78-100型已超载,故应选用SV78-125型为适合。
三、作用方法:
安装机床的地甚平面可以量混凝土,也可以是木质的,要求平整结实。
安装时,旋出调节螺杆,将机床置于垫铁的负荷盘上,然后从上面旋入螺杆。
调整机床导轨水平,顺时针旋动时机床上升,反时针时机床下降,调好后压紧螺母。
在机床的安装区域内,如果地基平面的高度差超过本产品的调节范围时,可以在机床与负荷盘间增加垫片。
机床防震垫铁橡胶有蠕变现象,待经14天趋向稳定,故要求机床使用14天后再调整一次水平。
我们提供给您的: ◆ 机械设备减振安装。机械部件间减振连接。
◆ 高品质的减振产品
◆ 良好的衰减和隔离振动
◆ 良好的改善车间环境噪音
您可以得到的: ◆ 机床到位既可安装,立刻生产。

◆ 缩短安装周期,节省安装费用。
◆ 可使粗;精加工设备组成合理的生产单元,缩短工件周转路线,减少在制品工序周转过程的碰损率,降低生产费用。
◆ 可随时根据工艺;生产需求,调整机床位置,减少二次安装费用。
调整垫铁(二层)  规  格/单载量(kg)
135×50×40/300
160×80×55/500
200×90×55/900
220×110×60/1200
240×120×70/1500
260×130×70/1800
280×130×75/2000
300×140×80/2400
调整垫铁(三层)
规  格/单载量(kg)
150×80×60/500
200×100×80/1000
240×120×80/1500
300×150×100/2000
