刚性引锭杆

刚性引锭杆-对弧样板-连铸机对弧样板
摘要:
在弧形连铸机上,引锭杆要通过弧形的二冷段区域,弧形引锭杆可分为刚性引锭杆和挠性引锭杆。
引锭杆是引导铸坯进入夹送辊的必不可少的设备。
引锭杆的作用是在开浇时堵住结晶器的下口,使钢水不会漏下,最先注入结晶器内的钢水快速凝固与引锭杆头连成一体,在扇形段驱动辊的驱动下把初步凝固的铸坯拉出结晶器引入拉矫机,引锭杆走出拉矫机后,把引锭杆脱去,进入正常拉坯状态。因此,引锭杆是引导铸坯进入夹送辊的必不可少的设备。

      引锭杆的分类: 在弧形连铸机上,引锭杆要通过弧形的二冷段区域,弧形引锭杆可分为刚性引锭杆和挠性引锭杆。

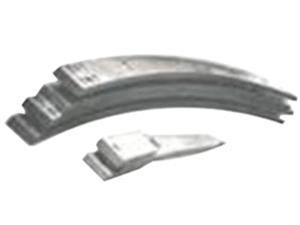

     刚性引锭杆:多用于普碳钢及低合金钢小方坯连铸,是用整条钢棒做成的弧形引锭杆。当它引导铸坯走出结晶器及拉矫辊后,即与铸坯脱钩,停放在出坯辊道上方。因为小方坯不存在鼓肚的问题在二冷段不需要支承和导向装置,在二次冷却区域的下段仅需要简单的导板。刚性引锭杆系统,开浇平稳,可防止浇灌小断面铸坯时由于开浇时引锭杆抖动造成的漏钢事故。二冷段支撑机构的简化,有利于快速处理漏钢事故,有利于提高连铸机生产能力。
      挠性引锭杆:长节距链式引锭杆。长节距链式引锭杆带有自动脱钩的永久式钩头引锭头。链段本身也是弧形,必须与四辊拉矫机配套使用。如图1,当铸坯的头部超过拉辊2以后,就使停在最高位置的矫直辊4向下运动到正常拉坯矫直的位置,使引锭杆的第一段产生杠杆作用,以下矫直辊 3为支点,其钩头向上运动而自动与铸坯脱钩。
