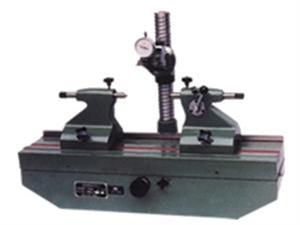

齿轮跳动检查仪用于对具有中心孔的啮合圆柱齿轮、圆锥齿轮、蜗轮和蜗杆的齿圈端面跳动和径向跳动进行测定。齿轮跳动检查仪也可对具有中心孔的圆柱和圆锥的径向和端面跳动进行测定。齿轮跳动检查仪的精度高锥面对莫氏锥的径向圆跳动≤0.005mm 检查仪顶尖轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm，使用本仪器可大大提高工作效率和测量精度。
齿轮跳动检查仪规格型号分为：
齿轮跳动检查仪被测零件最大直径 270mm ，测量长度 300mm、500mm、1000mm、1500mm、2000mm
所属类别： | 偏摆仪系列 | 产品名称： | 齿轮跳动检查仪 | 产品简介： | 仪器工作原理
operatingprincple
齿轮径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿轮高中部双面接触，测头相对于轮轴线的最变动量。为此，齿轮径向跳动的检查是借具有原始齿条形的测量头进行。检查时，将装在芯轴上的被查齿轮，固定在仪器两顶针间，把具有原始齿条齿形的测量头，依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。
一． 量仪
用于检查6级或6级以上精度圆柱，圆锥外齿合齿轮及蜗轮蜗杆的径向跳动或端面跳动。
二． 主要技术参数
被测齿轮模数
0.3-2mm1-6mm 齿轮最大直径
150mm300mm 1-6mm单价
测架转动范围
±0° 指示表分度值
0.001mm 0.3mm-2单价
仪器值变化在10次测量过程中,不大于下列规定：
测光滑表面：测齿轮：
▲不用杠杆▲用杠杆▲不用杠杆
1μm2μm3μm 如：加长、加高价格双方可协商
规格：m1-6CodeNo.42-004 |
|
