所属类别：

偏摆仪系列

产品名称：

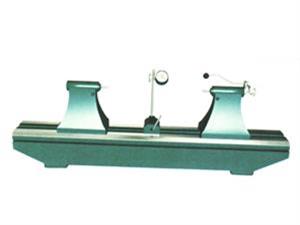

高精度偏摆检查仪

产品简介：

一、用途：

本产品主要用于检测轴类、盘类零件的径向圆跳动和端面圆跳动。
二、 特点：

1．配有一对莫氏4#硬度合金顶尖，齿轮传动运行，提高了偏摆仪的测量精度，增大了对被测零件的支撑重量，可测量精度零件的径向，端面和斜向圆跳动。特别适用于磨加工产品。

2．指示表通过表架调整位置，表架设计精巧合理，上下、前后、左右调节平稳自如操作极为方便。表架刚性好，提高了检测仪器的灵敏度。

3．测量长度：500mm（A05） 800mm（A08） 1000mm(A10) 2000mm(A20)
三、 技术参数：

1．径向回转精度： 0.001mm

2．侧导轨全长上对两顶尖连线的平行度:

0.005mm(A05)

0.008mm(A08)

0.01mm(A10)

0.02mm(A20)

3．被测零件最大直径: 500mm

4．被测零件最大长度: 500mm 800mm 1000mm 2000mm

四、配用设备： 指示表：扭簧表、千分表、百分表

产品尺寸：
